2005/08/14 新BBTV+モデム Trio3-G(ルータ内蔵) |
2005/08/14 新BBTV+モデム Trio3-G(ルータ内蔵)+外付けルータ |
|
BBTVは局舎に設置した装置から映像データを通信で流すシステムです。 通信と放送が一体になっています。電子ビデオならば一時停止/早送り/巻戻しがリモコンからできます。 私の環境(ADSL実質速度5Mbps)ではだいたいスムースなのですが、ごくたまに映像が一瞬停止することがあります。 ADSL通信速度が落ちた場合、そのままにしておくと復旧には長い時間がかかります。 通信速度を復旧するにはADSLモデムの電源を切り→入りすると、通信速度が回復します。 BBTVのサービスエリアはここです。 ■ 2005年8月 BBTVは新システムに移行しました。 新型STB(セットトップボックス)と新しいモデムが送られてきました。 8M契約ですがモデムは Trio3-Gに無償交換となりました。 この Trio3-G モデムのルータ機能は NetMeeting に対応していませんでした。 外部からこちらの NetMeeting を呼び出せません。接続できないのです。 Trio3-G は下記2つの使い方ができます。 @ブリッジとして機能 NAT機能を無効とした場合です。 グローバルIPアドレスは、インターネットアクセス用に1個使えます。 Aルータとして機能 NAT機能を有効とした場合です。 グローバルIPアドレスは、インターネットアクセス用に1個割り当てられますが、NAT機能により LAN側に複数のローカルIPアドレスが使えます。 下記場合には、NATを有効にする必要があります。 ・無線LANを繋ぐ時 ・BBTVのSTBを繋ぐ時 ・複数のパソコンをHUBを介して Trio3-G に繋ぐ時 通常は、NAT機能を有効にするのみで使えます。 詳細は、付属マニュアルを参照して下さい。 Trio3-G のローカル側(自分側)にサーバ(wwwサーバ、ゲーム)を公開する場合は設定が必要です。 ・LANポート設定 ・ポート転送設定 BBフォンは新型モデム到着の頃から使えなくなりました。 8Mモデムの構成では使えないのです。 モデム交換後にBBフォンが使えるようになりました。Trio3-G に交換しないとBBフォンが使えない! この事を知って前もって準備した方がよいでしょう。 (BBフォンは使えなくてもNTTの電話が使えましたから問題なかったのですが...) 前もって送られてきた郵便には「この手紙を受領後2週間以内に機器を送る」と書かれていました。 2週間では幅が大き過ぎます。 受け取った宅急便の伝票を見ると配達日指定でした。 なんでメール等で前もって配達日を連絡してくれなかったのか?不親切です! 8M契約のままですが、スピードが速くなりました。 当家において新モデムの速度は約5Mbps(BBTVのSTBを繋がない状態)です。 (同じ条件で旧8Mモデムの速度は約4〜4.5Mbpsでした。) 新BBTVシステムでの構成(無線カード無しの場合)です。 黄色の部分がレンタルされている部分です。 今回YBBから送られてきた交換用セットには面喰いました。 配線するのみでBBTVとインターネット接続の両方ができるように Trio3-G が設定されていて当然ですが... そのままでは1台しかネットワーク接続ができない。(NATが無効となっていた) パソコンとBBTVを使うためには新モデム Trio3-G の「NAT機能」を有効にする必要がありました。 このことが書かれた紙が多くの紙にうずもれてしまい見つけられなかった。 後で整理していて見つけたのですが... 要点は @パソコンのネットワーク設定を「IPアドレスを自動的に取得」に設定する。 ATrio3-G のLANコネクタ(「パソコン」と記載)にパソコンを繋いで起動する。 Bブラウザで下記を入力して Trio3-G に接続する。 http://172.16.255.254/ C「NATを有効」にする。(付属取説参照) Trio3-Gモデムはルータ機能を持っていますので外付けルータは不要です。

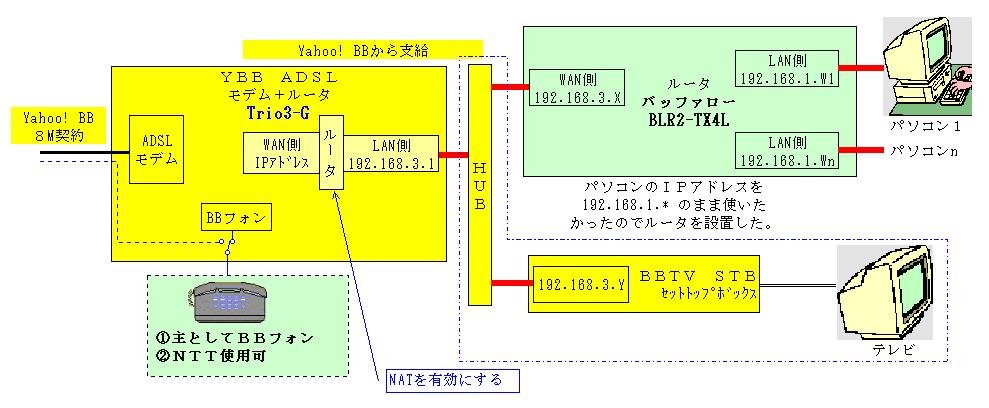

私の場合は、出先にあるネットワーク(192.168.1.*)との連携の必要性から外付けルータを設置しました。 Trio3-Gの無線LANが 192.168.1.* のIPアドレスのようです。このためTrio3-GモデムのLAN側IPアドレスを 192.168.1.* にできなかったので外付けルータを設置しました。 新BBTVシステムでの構成を下図のようにしました。 黄色の部分がレンタルされている部分です。 wwwサーバ等のサーバがなければ下記設定は不要です。 「外付けルータ」があってかつ「wwwサーバ」等のサーバが内側にある場合はルータ機能に下記を追加設定します。 「WAN → Trio3-G → 外付けルータ → サーバパソコン」というルートの設定です。 @外付けルータのIPアドレスを固定します。(下記ポート転送設定で外付けルータを指定できるようにするため) 外付けルータにIPアドレスを手動設定するか または、DHCPで割り当てる時には Trio3-G の「LANポート設定」で 外付けルータに指定するIPアドレスと外付けルータのMACアドレスとの対応を指定します。 ATrio3-Gの「ポート転送」設定 WAN側からの「メッセージポートの転送先」に外付けルータのIPアドレスを指定します。 B外付けルータでも内側のサーバパソコンへのルートを確保するために上記@とAに相当する設定をします。 外付けルータが無くて「wwwサーバ」等のサーバが内側にある場合も同様に上記@とAの設定が必要です。 但し、外付けルータの代わりにサーバパソコンを指定します。
