| ＜自宅のＬＡＮ＞ '01/03/09 自宅のＬＡＮ配線を正式なものにしました。 |
| ＜インターネット接続の共有＞ '04/10/24 インターネット接続の共有 |
| ＜ファイアウォールの中から＞ '01/08/25 社内ＬＡＮ内のパソコンの時計を外の標準時に合わせる '04/04/09 社内ＬＡＮ内でＰＯＰメールを読む |
| ＜ＬＡＮ（ネットワーク）での注意＞ '98/10/16 ネットワークドライブ名称は、フォルダと異なった名前とする |
| ＜ＶＰＮを実現する＞ '99/06/18 ［出張先：モデム]からインターネット経由でMN128SOHOへＶＰＮ（仮想専用ネットワーク）接続 '99/06/18 ＰＰＴＰ接続用Ｗｉｎｄｏｗｓ９８パソコンの設定 '99/06/18 MN128SOHOのＰＰＴＰサーバ設定（モデム→インターネット→MN128SOHO） |
いまいずみのホームページ相談室へジャンプ
|
現在自宅で使えるパソコンは、デスクトップ２台とノート１台です。 将来は、家族が個人のパソコンを持ち、どの部屋からでもネットワーク（インターネットおよび自宅ＬＡＮ）に アクセスすることになります。 そのような状況を想定して、自宅改築の時に全部屋間にプラスチックチューブを通しておきました。 とりあえず仮配線として床の上にＬＡＮケーブルを這わせて使っていましたが、今回ＬＡＮケーブルを部屋間の チューブ内を通し正式なものにしました。 １個のハブが、「全部屋へ分岐」および「ルータ」へ接続しています。 この８ポート１００Ｍ／１０Ｍスイッチングハブは、￥１１，６００でした。安くなったもんです。 各部屋で複数のパソコンを使う場合は、分岐用に部屋に小型のハブ（数千円程度）を置くことになります。 ＜2001/3/9＞ ５ポート１００Ｍ／１０Ｍスイッチングハブを￥５，０００＋αで買ってきました。 どんどん安くなります。これで、１００Ｍ全二重で高速データ伝送が可能です。 １００Ｍの場合、簡単なハブでは２段しかハブを経由できませんが、スイッチングハブを使えば制限がありません。
 |
 |
 |
| 壁に取り付けた ８ポート100M/10Mスイッチングハブ |
各部屋に設けた ＴＶ、電話、ＬＡＮ 各コンセント |
ＬＡＮ コンセント 拡大 |

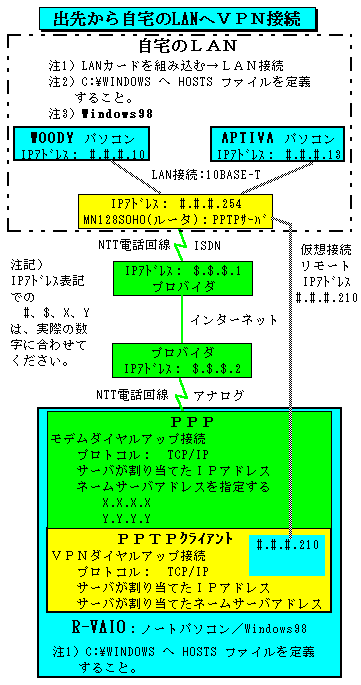

台湾のプロバイダ SEED NET のアクセスポイントにWindows９８パソコンをモデム接続して、ここから 日本国内でプロバイダへ接続した MN128SOHO のＰＰＴＰサーバへ接続してＶＰＮが実現できました。 日本国内同士でのＶＰＮ接続も成功しています。 Windows９８は、標準でＰＰＴＰクライアントドライバを持っています。 Windows９５は、マイクロソフトからダイヤルアップネットワーク１．３をダウンロードしてインストールします。 http://www.microsoft.com/japan/windows/dun1_3/
 |
＜ＶＰＮ（仮想専用ネットワーク）＞ 「仮想専用ネットワーク」とは、インターネット等で接続中の 通信経路内に、「専用の別のネットワーク」を実現することです。 ＶＰＮ(Virtual Private Network)と言います。 ＶＰＮができるといろいろなことができます。 ＶＰＮを実現するためのプロトコル（通信規約）がＰＰＴＰ (Point to Point Tunneling Protocol)です。 ＶＰＮならば、インターネット経由で接続された遠くにある パソコンでもＬＡＮと同じこと（仮想専用ネットワーク接続）が できるようになります。 例えば、ＬＡＮで接続されたパソコン同士が、簡単に相手の パソコンのファイルを操作できるように．．． 既存のソフトが使えます。 Ｗｉｎｄｏｗｓ９８のパソコンのみでも可能です。 Ｗｉｎｄｏｗｓ９８は、ＶＰＮのクライアント機能（仕事を依頼 する側）を標準で持っています。 ＜やりたいこと、やれること＞ １）出張した時に、突然、自分が使い慣れたパソコンの中の ファイルが必要になることがあります。 こういう時には、自分で遠くの自宅のパソコンの中を見ない と、どこにあるか思い出せません。 ２）ＶＰＮで接続すれば、隣りにあるパソコンをＬＡＮでアクセス するのと同じ感覚で、遠くにあるパソコンを操作できます。 ・ネットワークコンピュータで見る、操作する。 ・「検索」→「ほかのコンピュータ」 ・従来のソフトが使えます。 ３）インターネットを使うので、通信コストが安い。 ４）通信速度は、あまり速くありません。 ＜ＶＰＮ接続の概略手順＞ 自宅のＷｉｎｄｏｗｓ９８パソコンを起動してもらう ・インターネットプロバイダに接続してもらう。 ・接続したＩＰアドレスを教えてもらう。 ＭＮ１２８ＳＯＨＯの「切断／接続状況」画面をクリック →ＩＳＤＮチャネル（Ｂ１、Ｂ２）の 「割り当てＩＰアドレス」欄の数字 #.#.#.# →出先でＷｉｎｄｏｗｓ９８パソコンのモデムを使って インターネットプロバイダにダイヤル→ＰＰＰ接続 ダイヤルアップ接続先１ →続いて「自宅のＩＰアドレス」へダイヤル→ＰＰＴＰ接続 ダイヤルアップ接続先２ |
＜データの安全性（セキュリティ）＞ １）モデムからインターネット経由でＭＮ１２８ＳＯＨＯに接続する場合は、データの暗号化を行っていないので 生のデータがインターネットに流れます。が、 ダイヤルアップ接続であって、たまに突然使うのであれば（さらに場所が不定ならばなお）結果的に セキュリティが高い状態と同等となり安全性が向上します。 ２）常時接続の場合には、セキュリティが低いインターネットに秘密のデータを生で流すのは望ましくありません。 （インターネットは、データの隠蔽ができません。） ３）接続機器にデータ暗号化機能を持ったものを使えば安心できます。 MN128SOHO SL11同士のＶＰＮ通信は、データの暗号化機能を持っています。 ＜ＶＰＮ接続の状況＞ １）自宅：ＭＮ１２８ＳＯＨＯ電話帳１でプロバイダへ接続してもらう。 ２）自宅：ＭＮ１２８ＳＯＨＯがプロバイダから割り当てられたＩＰアドレスを教えてもらう。 「切断／接続状況」画面 または、ＩＰアドレスを調べずにメールを送ってもらうのみで確認する方法もあります。その方法はここ ３）モデム側パソコンをプロバイダへ接続する。 ４）引き続いてモデム側パソコンで ＭＮ１２８ＳＯＨＯの接続ＩＰアドレスを指定してＶＰＮダイヤルアップする。 ５）モデム側パソコン（R-VAIO）から自宅のパソコン(WOODY)をアクセスする。 スタート→検索→ほかのコンピュータ「WOODY」→検索開始 →WOODYが見つかる。→WOODYをダブルクリック→パスワード入力→アクセス →WOODY内のファイルをR-VAIOへコピーできた。 ６）R-VAIO内でネットワークコンピュータをクリック →ネットワーク全体 APTIVA R-VAIO WOODY が見える →WOODYをダブルクリック→パスワード入力→フォルダ以下が見え、アクセスできる。 ７）MN128SOHO LAN内パソコン（WOODY）でネットワークコンピュータをクリック →ネットワーク全体 APTIVA R-VAIO WOODY が見える →R-VAIOをダブルクリック→パスワード入力→フォルダ以下が見え、アクセスできる。 ８）ＶＰＮ（ＰＰＴＰ経由）で、ＮｅｔＭｅｅｔｉｎｇ(WOODY-VAIO)が正常にできた。 （アドレスをVPN内のローカルIPアドレスで指定した。） チェックのために試しただけです。 ＮｅｔＭｅｅｔｉｎｇは、ＴＣＰ／ＩＰのみで十分な機能があります。 ＶＰＮを使う必要はありません。 但し、ＭＮ１２８ＳＯＨＯのルータ越えのＮｅｔＭｅｅｔｉｎｇには制限がありますが、 このＶＰＮを使えば、支障なく使えます。 ＜出先で使うＷｉｎｄｏｗｓ９８パソコンの設定＞ コンピュータ名： R-VAIO プロバイダへの接続設定（ダイヤルアップ接続１） ・電話番号 ： アクセスポイントの電話番号 ・サーバ ： 「ネットワークへのログオン」は不要 ・プロトコル： TCP/IPのみとした ・サーバが割り当てたＩＰアドレス ・ネームサーバアドレスを指定する X.X.X.X プロバイダＤＮＳのＩＰアドレス Y.Y.Y.Y プロバイダＤＮＳのＩＰアドレス ＶＰＮダイヤルアップの設定（ダイヤルアップ接続２） ・電話番号 ： 相手が接続しているアクセスポイントのＩＰアドレス ・サーバ ： 「ネットワークへのログオン」は必要 ←必須 ・プロトコル： TCP/IPのみとした ・サーバが割り当てたＩＰアドレス ・サーバが割り当てたネームサーバアドレス C:\WINDOWS にある HOSTS.SAM に下記を追加して HOSTS のファイル名で C:\WINDOWS へ保存する。 コンピュータ名とＩＰアドレスの対応表です。数字は、自分のＬＡＮで設定した値に合わせてください。 #.#.#.10 WOODY #.#.#.13 APTIVA #.#.#.39 VAIO （自宅で、ＬＡＮカードでネットワーク接続する時に使用） #.#.#.210 R-VAIO （出先からＰＰＴＰ接続する時使用） ネットワーク設定の切り替えは、「ミの」さんの「KemaNet」（フリーソフト）を使用 ネットワークには以下を組み込んでいます。 Microsoftネットワーククライアント Microsoft仮想プライベートネットワークアダプタ ダイヤルアップアダプタ ダイヤルアップアダプタ＃２（ＶＰＮサポート） NDISWAN -> Microsoft仮想プライベートネットワークアダプタ ←自動で組み込まれる TCP/IP -> ダイヤルアップアダプタ TCP/IP -> ダイヤルアップアダプタ＃２（ＶＰＮサポート） Microsoftネットワーク共有サービス ＜自宅ＬＡＮ内のパソコンの設定＞ パソコンを２台（WOODYとAPTIVA）接続しています。 今まで使用していたままでＯＫですが、それぞれのパソコンに下記HOSTSファイルを組み込んで下さい。 C:\WINDOWS にある HOSTS.SAM に下記を追加して HOSTS のファイル名で C:\WINDOWS へ保存する。 コンピュータ名とＩＰアドレスの対応表です。数字は、自分のＬＡＮで設定した値に合わせてください。 #.#.#.10 WOODY #.#.#.13 APTIVA #.#.#.39 VAIO （自宅で、ＬＡＮカードでネットワーク接続する時に使用） #.#.#.210 R-VAIO （出先からＰＰＴＰ接続する時使用） ＥＴＨＥＲＮＥＴでＬＡＮを組んでいますから、ＬＡＮボードは必須です。 ネットワークには以下を組み込んでいます。 Microsoftネットワーククライアント NE2000 compatible NetBEUI -> NE2000 compatible TCP/IP -> NE2000 compatible Microsoftネットワーク共有サービス ＜ＭＮ１２８ＳＯＨＯの設定（主要部）＞ 現状の電話帳設定 0 ＶＰＮ受信定義 1 インターネットプロバイダへのアクセス ですが、下記の設定ですべての接続が正常に行われています。 #は実際の数字に置き換えて下さい。 ＝＝＝＝＝＝＝＝＝＝ 下記が設定内容です ＝＝＝＝＝＝＝＝＝＝＝ ip filter 1 pass in * #.#.#.254/32 tcpest * pptp remote * ←必須 ip filter 29 restrict out * * tcpfin * * remote * ip filter 30 restrict out * * * * 137-139 remote * ip filter 31 restrict out * * * 137-139 * remote * ip filter 32 restrict out * * udp 137 domain remote * ip nat 1 #.#.#.254/tcp/pptp ipcp remote 1 ←必須 ・「remote *」とすると、パケットが迷うために ＰＰＴＰ接続が不安定となる ip nat 2 */*/* ipcp remote 1 ←必須 ・この行が無いと外部アクセス不可となる。 ・「remote *」とすると、パケットが迷うらしく ＰＰＴＰ接続ができない ip ras accept on ip ras address #.#.#.210 ←必須 ip route 0.0.0.0/0/7 remote 1 auto ＝＝＝電話帳０：ＶＰＮサーバとしての受信定義＝＝＝ remote 0 answer permit on ←必須 remote 0 disconnect idle 0 remote 0 name VPN remote 0 receive id A1234 ←設定すべき remote 0 receive password ******** encrypted ←設定すべき ＝＝＝電話帳１：プロバイダへの接続です。＝＝＝ remote 1 disconnect idle 1800 remote 1 dnsserver X.X.X.X remote 1 name Momo_KONAN remote 1 number プロバイダのＡＰの電話番号 remote 1 send id ********* remote 1 send password ********** encrypted
Windows 2000でインターネット接続の共有を使ってみました。 内部パソコンから中継パソコンを経由（ルータと同じ機能）してネットワークにアクセスします。 インターネット接続の共有はほとんどすべての通信が通過します。 しかも外側からは内部パソコンが見えません。 現在は１００MのＬＡＮカードが非常に安い（\700程度、2004年10月）ので便利です。１．パソコンの設定 ＜中継パソコン＞ ①ＬＡＮカードを２枚差します。 ②１つは外部アクセス用です。 インターネット等にアクセス可能なことを確認しておきます。 ③もう１つは内部ＬＡＮ接続用です。 ④外部アクセス用ＬＡＮカードのTCP/IP設定 →「共有」タブ（ＬＡＮカードを２枚差すと現われる） →「インターネット接続の共有を使用可能にする」をマークする。 内部ＬＡＮ接続用カードのＩＰアドレスが 192.168.0.1 に設定されます。 通常のアクセスならば、この他の設定（サービス、アプリケーション）は変更不要です。 ⑤内部ＬＡＮ接続用カードのＩＰアドレスを変更する。（変更しなくてもよい） Windows 2000の場合は、この値を変更してもNATが機能します。 ＩＰアドレスを 192.168.0.1 以外にした場合はDHCP機能が停止しますがＮＡＴ機能は有効です。 デフォルトゲートウェイとＤＮＳのＩＰアドレスは空白にします。 外部アクセス用ＬＡＮカードで設定されていますのでこちらでは設定しません。 ＜内部パソコン＞ ①通常のＬＡＮカード設定です。 中継パソコンの内部アクセス用LANカードと同じサブネットにします。 ②デフォルトゲートウェイは、中継パソコンの内部ＬＡＮ接続用カードのＩＰアドレスを設定します。 ２．内部パソコンでのブラウザの設定 中継パソコンでインターネットへアクセスするのと同じ設定にします。 プロクシ経由ならば同じようにプロクシ経由に設定します。 インターネット接続の共有は、内部パソコンが外部を直接アクセスする（中継パソコン無しで）のと 同じ環境を実現します。 ３．中継パソコンで行う印刷と同じ印刷が内部パソコンからできます。 内部パソコンは中継パソコンを通してプリンタへデータを送ります。 外部ＬＡＮからは内部パソコンは見えず、中継パソコンが見えます。 中継パソコンはネットワークで認証済のはずですから内部パソコンが印刷しても認証は不要です。 これに対し、中継パソコンのプリンタを共有設定し内部パソコンが共有プリンタへ印刷する場合には 外部ＬＡＮから内部パソコンが見えます。 外部ネットワークがセキュリティで保護されている場合にはログインを要求されます。 ４．内部パソコンと中継パソコンは通常のＬＡＮ接続です。 フォルダを共有できます。 公開するフォルダで「◎このフォルダを共有する」（「新しい共有」を追加）します。 ［アクセス許可］をクリック→Everyoneをクリック→［削除］ →「追加」→場所でドメイン（自分のコンピュータまたはドメインネーム）を指定 →遠隔アクセスを許可するユーザを一覧から選択（クリック）するか 下の欄にユーザ名を記入します。 →［追加］→［OK］ アクセスする側のパソコンではエクスプローラの［ネットワークドライブの割り当て］をクリックします。 リモートフォルダを指定します。 \\コンピュータ名\ドライブ名 \\COMPUTER\D \\ＩＰアドレス\ドライブ名 \\123.234.345.456\D 「異なるユーザ名で接続する。」をクリックし、ユーザ名とパスワードを記します。→［OK］ 「完了」をクリックすれば接続します。
外部の正確な標準時にパソコンの時計を合わせるソフトは多くありますが、会社内のＬＡＮでは 使えないことがあります。 ファイアウォールがNTP、SNTPプロトコルを許していない場合には使えないのです。 ところが、BNR32さんのAdjustClockはホームページを見る通信規約と同じものを使うので ファイアウォールを通過できるのです。 （プロクシ接続をしていなくNTP、SNTPプロトコルを使用できる環境においても使用が可能です。） ＜使用するに当たっての条件＞ ①社内からインターネットのホームページを見ることができる人のみ使用可能です。 理由：ホームページを見るのと同じ設定を使用しますので．．． ②ブラウザに設定したと同じ設定（プロクシの設定）を行います。 ＜背景＞ 会社のパソコンは、電源投入時にサーバの時計に強制的に合わせられてしまいます。 ところが、そのサーバの時計が野放し状態で数分もずれています。 頼めば合わせてくれるのですが、またずれます。 面倒なので、ＤＩＹ
会社内から外部のＰＯＰメールサーバ（Ｗｅｂメールでない）をアクセスしてメールを読む方法です。 会社内から外部のＷｅｂメールはアクセスできるはずです。このＷｅｂメール経由でＰＯＰメールを読むのです。 ＰＯＰメールサーバをアクセスできるＷｅｂメールに加入します。 設定については使用するＷｅｂメールの説明に従って下さい。 試したＷｅｂメール 「Gooのフリーメール」 http://community.goo.ne.jp/freemail/ 「Yahooのフリーメール」 http://event.yahoo.co.jp/mail/ 他にもあります。
ネットワークドライブ名称は、フォルダと異なった名前をつけて下さい。 「相手のネットワークドライブ名称」と「同じ名前の相手フォルダ」に、ネットワーク経由で接続できません。 また、「相手のネットワークドライブ名称」と「同じ名前のフォルダ」を相手のパソコンへネットワーク経由で 作成できません。
