Ｗｏｏｄｙ　ＣＦ３２ＡＰのＣＲＴが故障しましたので、ＣＦ３２ＡＰを水平に２分割して下の
コンピュータ部分を取り出し新モニタ（１７”）を接続して使用しています。
以下は経過です。

＜ＣＲＴ故障＞
最近突然、ＣＦ３２ＡＰのＣＲＴが光らなくなりました。
ＣＲＴケースの中からきな臭いにおいがします。
カバーからＣＲＴを抜き出して見えるようにして、ＳＷ−ＯＮ、しばらくしてパワートランジスタから
白い煙が出ます。すぐにＳＷ−ＯＦＦ。

以前から、突然画面の同期がくずれて文字が識別できなくなる現象を経験していました。
電源のＯＦＦ／ＯＮで正常になっていましたが．．．

＜トランジスタ交換失敗＞
白煙トランジスタは２ＳＤ１２６６。
大須へ買いにいったら１個￥８０でした。
このトランジスタを新品と交換して、ＳＷ−ＯＮ、やはり白い煙。
トランジスタの周辺部品がおかしい。
これ以上の調査は不可能です。

＜水平２分割＞
ＣＦ３２ＡＰを水平に２分割して、下部のコンピュータ部分を分離することにしました。
コンピュータを抜いた後、前面パネルを外してから鋸で切断。
高さ１５ｃｍのコンピュータができました。

＜１７”モニタ＞
さて、最近発売された飯山のＭＴ８６１７Ｅを￥６３０００＋税で買ってきました。
接続して電源ＯＮ．．．．．．
最初メモリチェックまで表示されるが、すぐに表示無し？？？

ひょっとしてと考えて、切断した上部にあったＣＲＴ用ファンを接続して電源ＯＮ．．．
コンピュータが正常に動きました！！！
現在、ＣＲＴファンは、高さ１５ｃｍコンピュータの上に転がしてあります。

コンピュータ用ファンのみではなく、ＣＲＴ用ファンまでチェックしているとは．．．
ＣＲＴファン用に７６℃の温度フューズがありました。
ＣＲＴが燃えれば温度フューズが溶けて、ファン停止→コンピュータ停止となる？？

＜あとがき＞
ＣＲＴは大きい方がいいですね。
それに、画面の歪みがないので見やすくなりました。

ＷＯＯＤＹの後ろは配線が必要なので、奥行き５０ｃｍ以上必要でしたが、
今は、机上にＣＲＴ＋キーボードを配置、以前より奥行きが１０ｃｍ程度縮まりました。

名古屋の大須を歩いていたところ、中古のビデオボードを見つけました。
　Stealth 64 Video VRAM (Video BIOS Ver 2.03)、VRAM=2MB
　最近の呼称：Stealth64 Video 3000
です。中古で資料等一斉付いていません。プロセッサが「S3 Vision 968」となっていました。

WOODYの「S3Trio64(764)」よりは性能がよさそうですし、VESAフィーチャーバスが付いています。
製作日が1995年（WOODYの製造年月と近い）なのでテレビが見えるだろうと思い購入しました。

＜結果＞
　・マイクロソフトの標準ＶＧＡドライバならばテレビが見える。
　　　画面の右端に縦にピンクの細い線が表示される。
　　　枠と中の映像信号との表示に少し時間ずれがある→パラメータ調整中

　・Stealth64 Video 3000の高機能ドライバだとテレビが見えない

　　 ★ ★ ★  HDBENCH Ver 2.610  ★ ★ ★
　　Processor  AMD K6 299.0MHz [AuthenticAMD family 5 model 9 step 1] ←K6-�Vの意味
　　解像度     1024x768 65536色(16Bit)
　　Display    [X]S3 Trio32/64 PCI (732/764)
　　Display    Diamond Stealth64 シリーズ (Diamond GT)
　　Memory     64,600Kbyte
　　OS         Windows 98 4.10 (Build: 1998)
　　Date       2000/ 3/17   0:15

　　SCSI = Adaptec AHA-150X/1510/152X/AIC-6X60 SCSI Host Adapter
　　HDC = 標準 IDE/ESDI ハード ディスク コントローラ

　　--------AMD K6-�V 300MHz--------
　　ビデオ：Stealth 64 Video VRAM、ドライバ：Stealth64(Diamond GT)専用ドライバ
　　  ALL   浮    整    矩    円   Text Scroll DD  Read Write Memory Drive
　　10386 18683 23040 13403  2910  3952    67   0 11093  9941 11081  C:10MB

　　ビデオ：Stealth 64 Video VRAM、ドライバ：標準 PCI グラフィック アダプタ (VGA)
　　 8642 18688 23101  2197   643  3425    30   0 11082  9970 10924  C:10MB

　　ビデオ：S3 Trio 64、ドライバ：S3 Trio 64専用ドライバ
　　 8501 18677 23108  2896  1444   706    22   0 11166  9990 11570  C:10MB

　　--------AMD K6-2 400MHz--------
　　ビデオ：Stealth 64 Video VRAM、ドライバ：Stealth64(Diamond GT)専用ドライバ
　　11590 24825 30734 12269  2880  4023    67   0  9029  8896 14382  C:10MB

　　--------AMD K6-2 300MHz--------
　　ビデオ：Stealth 64 Video VRAM、ドライバ：Stealth64(Diamond GT)専用ドライバ
　　 9639 18581 22970 11848  2489  3902    67   0  8406  8849 10201  C:10MB

　　--------Pentium 100MHz----------
　　ビデオ：Stealth 64 Video VRAM、ドライバ：Stealth64(Diamond GT)専用ドライバ
　　 4861  5609  6011  7352   843  2898    67   0  8237  7875  5177  C:10MB



＜ビデオボードを取り付ける＞
１．まず、初めに現在のままでパソコンを起動して以下の処置を行っておきます。

　　�@下記のＡ．〜Ｄ．を読み、ドライバをダウンロードする。

　　�AC:\AUTOEXEC.BAT
　　　下記行を削除
　　　　S3REFRESH.EXEを含む行
　　　　FCON.EXEを含む行

　　�BC:\WINDOWS\SYSTEM.INI
　　　[386Enh]の下記行を削除
　　　　device=vfenable.386

　　　[s3_24.drv]内の行をすべて削除

　　�CC:\WINDOWS\AVMENU.INI
　　　下記行を消す
　　　　MachineType=CF-32AP

　（注記）CF-32APに初めから付いているS3Trio64は、そのままとして新しい
　　　　　ビデオボードを追加することになるので注意が必要です。

２．電源を切って、ボードをセットします。
　　ＬＡＮボードを使っているため空きスロットがありません。
　　モデムボードを抜くことにしました。

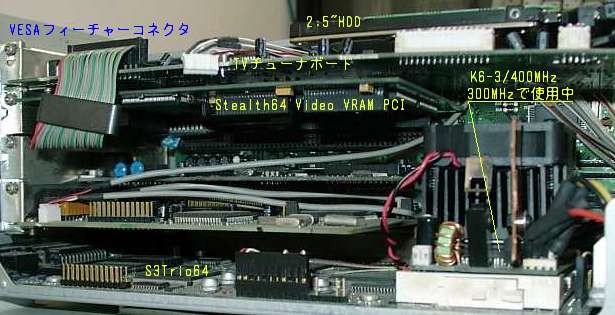

　　ＴＶチューナボードを一番上へ移して、２番目のＰＣＩスロットへStealth 64 Video VRAM を挿入
　　VESAフィーチャーコネクタ間をフラットケーブルで接続

　　

３．下記Ｂ．に従って、MSDOSで起動しGO95をインストールします。
　　これで、パソコンが起動できるようになります。
　　これをしない場合、日本語Windowsが起動途中にハングして先へ進めません。

４．起動すると、ビデオボードのドライバが組み込まれます。

　　Stealth 64 Video VRAMドライバをマイクロソフトの標準ドライバに代えておきます。

　　コントロールパネル→システム→デバイスマネージャ→ディスプレイアダプタ→．．．
　　→プロパティ→ドライバ→ドライバの更新→次へ
　　→「◎特定の場所にあるすべてのドライバの．．．」を選択→次へ
　　→「◎すべてのハードウェアを表示」
　　→（標準ディスプレイ）→標準PCIグラフィックアダプタ(VGA)
　　→次へ→．．．

　　このマイクロソフトの標準ドライバであれば、ＴＶチューナとのデータ伝送がVESA FEATURE CONNECTOR
　　経由で正常に行われるためＴＶが見えます。

５．パソコン再起動後、下記Ｂ．から落としたドライバをインストールします。
　　添付説明書を見てインストールして下さい。
　　下記Ｃ．も読んで下さい。

６．ビデオドライバの切り換えを一発で行うには、レジストリの該当部分を書きかえるＢＡＴファイルを
　　作ります。これを実行→パソコン再起動です。

　　レジストリのバックアップをとった後で行って下さい。

　　＜手順は＞
　　�@それぞれのドライバをインストールして再起動した直後のレジストリを書き出す。
　　　テキストファイル（.REG）になります。
　　�A２つのファイルの違いをＤＯＳの「ＦＣ」コマンドで調べます。
　　�Bこの異なる部分をＢＡＴファイルで書きかえるようにします。
　　　.REGファイルを実行すればレジストリが書き変わります。
　　�C再起動すればドライバが切換わっています。

　　（補足説明）
　　　・レジストリ全部を切り換えると使いにくくなりますので対象部分のみ書きかえるようにします。
　　　・以下のキー部分を調査します。
　　　　　HKEY_LOCAL_MACHINE
　　　　　HKEY_CURRENT_CONFIG


＜インターネットＷＷＷで調べたところ、こういう古いボードの資料が公開されていました。＞

Ａ．ビデオカードの形式の調べ方
　http://www.diamondlegacy.com/diagnostics.html
　　昔の「Stealth 64 Video VRAM」は呼称が変わり「Stealth64 Video 3000 Series」になった。

Ｂ．Stealth64 Video 3000のドライバの日本語版は
　http://www.sonicblue.co.jp/product-support/drivers/stealth64v-3000s.html
　　にあります。

　　最初にMSDOSモードで起動し、GO95の中のINSTALL.EXEを実行し、「モニタ設定」で
　　「Fixed Frequency」を指定すること。AUTOEXEC.BATにDMS.EXEが追記されます。
　　これをしない場合、日本語Windowsが起動途中にハングして先へ進めません。

Ｃ．Stealth64 Video 3000をＴＶチューナへ接続するための「VESA FEATURE CONNECTOR」に関する制限事項、使い方
　http://itvweb.diamondmm.com/vanweb_2.0/vanweb-bin/vanweb.dll/app?vwAction=research&vwSearch=FEATURE%20CONNECTOR%20Stealth%2064&vwObject=Case&vwSearchType=Implicit%20Or

（１）Stealth64 Video 3000の場合
　　　VESA FEATURE CONNECTORは、マイクロソフト供給の標準 VGA Windows Driversを使う
　　　ことにより正常に動作する。→ＴＶが見える

　　　Stealth64 Video 3000用のドライバを使った場合、VESA FEATURE CONNECTORにデータが流れない。
　　　このため、画面は単色表示となってしまう。→ＴＶが見えない

（２）VESA FEATURE CONNECTORは、グラフィックコントローラとRAMDAC間の標準ＶＧＡ画素データバス
　　　を横取りしている。

（３）Stealth64 Video 3000は、RAMDACとメモリ間に64bitの内部バスを持っている。
　　　グラフィックアクセレータドライバを使うと、RAMDACがメモリから直接データを受取り高速な画面表示を行う。
　　　RAMDACとメモリ（VRAM）間で直接データを渡すたにＶＧＡ画素データはバイパスされてしまう。
　　　結果として、VESA FEATURE CONNECTORに信号が流れず単色表示となる。

（４）一般的に言えること
　　　１６bitのＤＡＣを使うビデオボードは、VESA FEATURE CONNECTORを使って問題無く通信できる。

　　　３２bit以上のＤＡＣを使うビデオボードは、
　　　　グラフィックアクセレータドライバを使った場合
　　　　 　VESA FEATURE CONNECTORを使って通信できない。→ＴＶが見えない

　　　　標準ＶＧＡドライバを使えば
　　　　　 VESA FEATURE CONNECTORを使って通信できる。→ＴＶが見える

Ｄ．Windows起動途中に「縦縞模様」が表示された場合の対策は、
　　　http://206.156.108.200/products/faqs/stealth64v-3000s.html
　　を見て下さい。

WOODY CF-32APでK6-2が４００MHzで使えます。
ロックすることもありません。

　　　 ★ ★ ★  HDBENCH Ver 2.610  ★ ★ ★
　　　使用機種
　　　Processor  AMD K6 3D 398.8MHz [AuthenticAMD family 5 model 8 step C]
　　　解像度     1024x768 65536色(16Bit)
　　　Display    [X]S3 Trio32/64 PCI (732/764)
　　　Display    Diamond Stealth 64 Video VRAM PCI (S3 968)
　　　Memory     64,600Kbyte
　　　OS         Windows 98 4.10 (Build: 1998)

　　　device=D:\FREE\SYS\K6.SYS /WA=64 /WC0=000A:000C /GED /DPD
　　　  ALL   浮    整    矩    円   Text Scroll DD  Read Write Memory Drive
　　　11692 24823 30685 11659  4354  3776   67   0  9208  8965  13598  C:10MB


＜トラブル経過＞
　詳細経過は、下にあります。

　ＣＰＵを交換してから、使用中にロック（フリーズ、ハングアップ）しました。
　（ＣＰＵクロックが速いとフリーズする頻度が多い。遅いと頻度が減る。）
　ＣＰＵを交換する頻度が増えてから症状が重くなりました。


＜原因と対策＞

　なんと、ＣＰＵソケット（SOCKET 5）の接触が悪かったのでした。

　ソケットのレバーを常時下へ押し付けるように工夫した後は、４００MHzでもフリーズ（ハングアップ）
　しなくなりました。
　ＦＳＢ（バスクロック）を元の６６MHzに戻してもフリーズしません。

　　ＣＰＵソケットのレバーへ
　　細いパイプを差し込んで
　　長くします。

　　そしてこのパイプを
　　ライザカードの下端で
　　押さえました。






　放熱対策をしても完全に直らなかったのですが、この接触改善後は全くフリーズしません。


＜なぜなったか＞

　ソケットへの着脱を数百回もしました。
　このために接触が悪くなったようです。

　また、温度が上がると膨張等で緩み結果的に接触抵抗が上がります。

　�@接触抵抗が上がれば、スイッチング速度が遅くなりタイミングの余裕が減少し動作不良を
　　生じます。

　�A半導体の温度が上がれば、接触が良くても半導体の応答が遅くなります。
　　応答が遅くなれば、同様にタイミングの余裕が減少し動作不良を生じます。

　今回は、上記�@の原因で「パソコンがたまにフリーズ」したと考えられます。
　過熱して半導体が熱くなり過ぎれば�Aの現象が顕著になります。


＜原因究明のためにやったこと（回り道）＞

�@熱でＣＰＵがハングしたのではと思い放熱板を追加したが駄目だった。
　調子が良い時もあったが動作が不安定。

　温度が上がると熱膨張でピンの接触状態が悪くなったようだ。

�A電流が不足するのかと考えて、パソコン用の電源を購入して下駄へ直接給電してみたが
　現象（たまにフリーズ）は変わらなかった。

�Bパソコンが起動しなくなり、ＣＰＵを外してから再度装着すると動作することもあった。

�CＢＩＯＳをいじった後から動作が不調となったので、システム設定情報CMOSが狂った
　かと推測し
　　・BIOSを書換てパラメータを変更し様子を見たり
　　・また元の松下BIOSへ戻したり
　　・CMOS設定値が公開されていないので他の同じパソコンの設定値と比較したりした。
　どれも解決にならなかった。

�DＦＳＢ（バスクロック）を６０MHzに下げるとなぜかフリーズしなくなった。

　接触が悪いと結果的にパルス波形がなまるのか？
　こうなるような接触になっていた？
　温度が上がった時も同じような現象になったようだ。

�EＣＰＵクロックを下げるとフリーズの頻度が極端に減ったが無くならなかった。

�F原因が判明するまでは、ＣＰＵの着脱とかボードの着脱を頻繁に行ったのでケースを外して
　中身を丸出しにして調査しました。前面パネルを付けないとＷＯＯＤＹは動きません。
　　　　



------------------------------------------------------------------------------
以下は、途中経過です。現在は４００MHzで動作しています。

Ｋ６−２
　ＣＰＵクロック　３６０MHz＝６０MHz×６倍
　ＦＳＢ（バスクロック）　６０MHz

　＜ＦＳＢを６０MHzにする＞
　　マザーボードのＣＰＵ傍のＳＷ１Ｅ１を操作します。
　　　ＳＷ８＝ＯＦＦ　（標準：ＯＮ　）
　　　ＳＷ７＝ＯＮ　　（標準：ＯＦＦ）
　　これで、ＦＳＢが６０MHzになります。（標準はＦＳＢが６６MHz）

２月までは、Ｋ６／３００MHzで安定していました。BIOSをいじってからパソコンを使用中に
突然フリーズ（ハングアップ）するようになりました。K6、K6-�V、K6-2
もちろんＣＰＵクロックを遅くするとフリーズしませんでしたが．．．

今回ＦＳＢを６０MHzにしたところ非常に安定しました。
ＣＰＵクロックが６０MHz×６倍＝３６０MHzでフリーズしません。

＜思ったこと＞
�@BIOSをいじったことによりメモリアクセス時間が変わってしまった？
　コントロールパラメータが異常な値となっている可能性があるが確認できない。
　ＣＭＯＳ設定値は、同じCF-32APの方に値を教えてもらい調査したが問題はなかった。

　ＦＳＢを遅くしたことにより時間余裕ができてメモリアクセスが正常となったのであろう。
　標準の６６MHzの時は、メモリアクセス時間が不足して正常なデータを読めず従ってフリーズ

　時間が経つと、ＩＣの温度が上がりＩＣの動作が遅くなってよけいに症状が悪化したのか？

�Aそう言えば、1998年にＫ６／３００MHzを入れた時、ＣＰＵクロックを３３３MHzにしたら
　しばらくしてＣＰＵがハングしていた。１０％オーバドライブによりＣＰＵが動作不良を生じた
　と想像していた。ＣＰＵあたりが過熱していたので、この熱でＣＰＵが止まるのかと思っていた。

　が、ひょっとすると「メモリアクセス時間」の余裕が少なかったのかも知れない。

�BK6-�Vも電源投入後時間が経つと突然フリーズしたが、同じ現象の可能性が高い。

�CBIOSをいじったことがかんけいあるのか？ないのか不明。
　他の人が同じWOODY CF-32APでK6-2/４００MHz（ＦＳＢ６６MHz×６倍）でフリーズもなく使え
　ていると聞いているが．．．


 ★ ★ ★  HDBENCH Ver 2.610  ★ ★ ★
使用機種
Processor  AMD K6 3D 359.2MHz [AuthenticAMD family 5 model 8 step C]
解像度     1024x768 65536色(16Bit)
Display    [X]S3 Trio32/64 PCI (732/764)
Display    Diamond Stealth 64 Video VRAM PCI (S3 968)
Memory     65,620Kbyte
OS         Windows 98 4.10 (Build: 1998)

device=D:\FREE\SYS\K6.SYS /WA=64 /WC0=000A:000C /GED /DPD
  ALL   浮    整    矩    円   Text Scroll DD  Read Write Memory Drive
10720 22304 27565 11481  4002  3720    67   0  8640  7987 11370  C:10MB



------------------------------------------------------------------------------
以下は、2000/4/17にK6-2／４５０MHzを購入後の経過です。現在は４００MHzで動作しています。

１ヶ月と少しＫ６−�Vを使っていました。ストーブで室温が上がるとハングしますし、
Ｋ６−�V発売以前の古い下駄「Power Leap社の PL-ProMMX-R Ver 4.0」のレギュレータが
異常に熱くなっていました。
ＣＰＵクロックを３００MHzに落としてもレギュレータが焼けるように熱いのです。
大きな銅板を外から付けてやっと動く状態でした。ＣＰＵファンの音も大きい．．．

レギュレータの温度を下げようとして何度か蓋を開けていました。
パソコン動作中にケースを外から押した瞬間に変な音が聞こえました。
これを最後に電源を入れなおしても全く反応しません。

これを機会に下駄とＣＰＵを新調しました。
下駄は、名古屋の大須でも入手できませんでした（売ってない）ので、通信販売で購入しました。
　品名　　　ＰＬ−Ｋ６−�V（K6、K6-2、K6-�V対応）、バルク品
　価格　　　約\7,500（バルクなので安い。ソフトはホームページからダウンロードする。）
　メーカ　　Power Leap

通信販売は、以下から可能です。
　ロンテック
　マクサス

コントロールソフト（およびマニュアル）は、最新版がダウンロードできます。
　ロンテック、日本語ホームページ、ちょっと古い
　Power Leap、英語ホームページ、最新版

購入したＣＰＵは
　品名　　　K6-2/450MHz AFX、ＣＰＵコア電圧２．２Ｖ
　価格　　　約\6,200

で、これをＷＯＯＤＹ　ＣＦ−３２ＡＰに付けてみました。
しばらく使うとフリーズして固まってしまいます。
電源を切って、再起動すれば動きますがまたフリーズしました。
（最終的にＣＰＵソケットの接触不良が原因でした。CPUは４００ＭＨｚで快調です。）

ＣＰＵクロックを４００MHz〜２００MHzの間でいろいろ変えたり、ＣＰＵコア電圧を変えてみました。
わかったことは、

　ＣＰＵクロックを２００MHzにすると安定動作する→長時間経つとフリーズ（ハングアップ）

２６６MHz以上では、しばらくするとフリーズして動きませんので電源の切断→投入が必要でした。
しかたなく、しばらく２００MHzで使用しました。

＜コントロールソフトの組み込み＞
�@ＤＯＳでＣＰＵを設定するため
　Ｋ６の性能を引き出すために K6.SYS を CONFIG.SYS に組み込んであります。
　K6-�Vの時と同じ設定にしました。
�AＷｉｎｄｏｗｓにも、ダウンロードしたコントロールソフトをインストールしました。


以下は、各種条件での性能です。

　　 ★ ★ ★  HDBENCH Ver 2.610  ★ ★ ★
　　解像度     1024x768 65536色(16Bit)
　　Display    [X]S3 Trio32/64 PCI (732/764)
　　Display    Diamond Stealth64 シリーズ (Diamond GT)
　　Memory     64,600Kbyte
　　OS         Windows 98 4.10 (Build: 1998)

　　--------AMD K6-2 400MHz--------
　　  ALL   浮    整    矩    円   Text Scroll DD  Read Write Memory Drive
　　11590 24825 30734 12269  2880  4023    67   0  9029  8896 14382  C:10MB

　　--------AMD K6-2 300MHz--------
　　 9639 18581 22970 11848  2489  3902    67   0  8406  8849 10201  C:10MB

　　--------AMD K6-2 266MHz--------
　　 9019 16508 20404 11710  2364  3940    67   0  8414  8744  9848  C:10MB

　　--------AMD K6-2 200MHz--------
　　 7582 12366 15312 11149  1652  3736    67   0  8270  8107  7150  C:10MB

　　device=D:\FREE\SYS\K6.SYS /WA=64 /WC0=000A:000C /GED /DPD
　　 7723 12373 15293 11449  2044  3833    67   0  8568  8159  7428  C:10MB

　　--------Pentium 100MHz----------
　　 4861  5609  6011  7352   843  2898    67   0  8237  7875  5177  C:10MB

以下は、途中経過です。パソコンが安定しなかった原因はＣＰＵソケットの接触不良でした。
現在はＫ６−２が４００MHzで動作しています。


BIOS書き換えを行い、BIOSを元に戻した後しばらくしてＫ６／３００が他界しました。
現象：電源ＯＮでＣＲＴに何も表示されない。ぜんぜん動かない。
（この時は他界したと思った。）

次に買ったK6-�V/400MHzは300MHzで一応動作しましたが、長時間使っていると突然フリーズします。
（ＣＰＵクロックを300MHzに落としてＣＰＵ電流を減らしていますが）
Ｋ６が300MHzで1年半近く正常動作（フリーズ無し）していたのに．．．

このフリーズが何とかならないか調べているうちに1ヶ月と少し経ってK6-�Vも起動しなくなってしまいました。
次に、K6-2/450MHzを買うことになりました。

以下はK6-�Vの経過です。


１．ＣＰＵ　Ｋ６が熱で壊れたと推測し、ＣＰＵを買いに行きました。

　　手持ちの冷却ファンが貧弱だったので、しっかりしたファンと放熱器が付いていて
　　割安なリテール版ＣＰＵに決めました。

　　K6-�V/400リテール版が1万円弱で売られていた。K6-2/450より\1,000ほど高い。

　　下記を考慮して、K6-�V/400リテール版を購入した。
　　　�@FSBが66MHzなので、400MHz（66MHz×6）より高いクロックは不可
　　　�AK6-�Vの方が、同じクロックならば速い

　　K6-�Vで気をつけること
　　　�@ＣＰＵの消費電流が非常に大きい
　　　　400MHzでは、１０Ａを超える→クロックを落して電流を減らす
　　　�AＣＰＵの電圧は２．４Ｖ
　　　　古い下駄の電圧は２．２Ｖ→クロックを落す必要がある
　　　�BパソコンWOODY CF-32APの+5Vラインの電流は14Aなので電源容量が少ない。

　　以上を考慮して、下駄で設定するCPUクロックを３００ＭＨzとしました。

　　（注記）操作によっては、ＨＤＤ内のファイルを壊すことがあるのであらかじめバックアップして下さい。


２．ＣＰＵを交換します。
　　K6/300で使用していた下駄「Power Leap社の PL-ProMMX-R Ver 4.0」をK6-�Vで使用してみました。
　　K6-�Vが出る前の下駄ですから正式対応はしていません。

　　パソコンは一応正常動作（長時間経つとフリーズ）しましたが

　　クロックを落しても下駄付属のパワーＦＥＴ（３本足のスイッチング素子）が非常に熱くなったので
　　厚めの銅板を切ってとりつけ放熱を強化しました。←これでも手で触れないくらい過熱しました。
　　下駄を変更しないとダメのようです。

　　この下駄のＣＰＵコア電圧レギュレータは、スイッチング方式でした。
　　下駄を見ると RC5036 というＩＣが付いています。
　　インターネットで検索すると、このＩＣはスイッチングレギュレータ制御用のＩＣでした。
　　この品名を検索するとhttp://www.fairchildsemi.com/pf/RC/RC5036.html
　　にありました。ここにあったデータシートを読んで下駄の電源回路が理解できました。
　　最初、３端子レギュレータと勝手に思っていたのはスイッチング用のパワーＦＥＴだったのです。
　　ＣＰＵの電流は１０Ａを超えるのですから、３端子レギュレータならば小さなレギュレータに３０Ｗぐらい
　　かかるので火を噴いてしまいます。
　　スイッチング方式ならば、電流は１０Ａでも電圧降下が小さいので、素子にかかる電力は非常に
　　小さくなりますが、今回の場合それでも過熱していました。


３．初めは、セーフモードで起動して下さい。
　　下記５．の段階まではセーフモードで起動して下さい。

　　電源投入後、「Windows 98 STARTING...」と表示されている間にＦ８キーを押して
　　表示されたメニューから「Safe Mode」を選択します。

　　（補足説明）
　　　Ｋ６−３に交換してノーマルで起動したらＷｉｎｄｏｗｓ９８が起動してデスクトップの表示までは
　　　いくが突然ハングしました。調べるとＨＤＤのドライブＣ内のファイルが壊れていました。
　　　（いろいろ手を入れていたので、その影響かも知れませんが．．．）


４．「K6-�V未対応のパソコンでK6-�Vを使用する」ためにフリーソフトをダウンロードします。
　　CONFIG.SYS に行を追記します。

（１）K6.SYS Ver0.16 をダウンロードします。このソフトでK6-�Vの機能を操作できました。
　　　@niftyのライブラリから「K6016.LZH」をダウンロードして下さい。
　　　私の場合は、CONFIG.SYS で下記のように記述しました。

　　　　　device=C:\WINDOWS\himem.sys /TESTMEM:OFF
　　　→　device=D:\FREE\SYS\K6.SYS /WA=64 /WC0=000A:000C /GED /DPD
　　　　　device=C:\WINDOWS\EMM386.EXE NOEMS /X=CFFF-D7FF

（２）最初 K6MSR Ver2.40 をダウンロードして組み込みました。動作はしましたが．．．
　　　WOODYの場合Write Allocateが有効にならなかったので上記（１）K6.SYS に変更しました。
　　　　http://www.vector.co.jp/soft/dos/hardware/se078292.html

５．この後まずセーフモードで起動し、動作確認後終了させます。

　　最初からノーマルで起動すると、起動途中にハングして先へ進めませんでした。
　　（いろいろ手を入れていたので、その影響かも知れませんが．．．）

６．この後は、ノーマル起動して問題ありません。



 ★ ★ ★  HDBENCH Ver 2.610  ★ ★ ★
Processor  AMD K6 299.0MHz [AuthenticAMD family 5 model 9 step 1]
解像度     1024x768 65536色(16Bit)
Display    [X]S3 Trio32/64 PCI (732/764)
Display    Diamond Stealth64 シリーズ (Diamond GT)
Memory     64,600Kbyte
OS         Windows 98 4.10 (Build: 1998)

  ALL   浮    整    矩    円   Text Scroll DD  Read Write Memory Drive
10386 18683 23040 13403  2910  3952    67   0 11093  9941 11081  C:10MB


 ★ ★ ★  HDBENCH Ver 2.610  ★ ★ ★
Processor  AMD K6 299.1MHz [AuthenticAMD family 5 model 9 step 1]
解像度     800x600 65536色(16Bit)
Display    S3 Trio32/64 PCI (732/764)
Memory     64,596Kbyte
OS         Windows 98 4.10 (Build: 1998)

  ALL   浮    整    矩    円   Text Scroll DD  Read Write Memory Drive
 8501 18677 23108  2896  1444   706    22   0 11166  9990 11570  C:10MB


[ WCPUID Ver.2.7  (c) 1996-99 By H.Oda! ]

Processor 1 : AMD K6-III (Model 9)
   Platform : Socket 7   (PGA Socket)
  Vendor ID : AuthenticAMD
    Type ID : 0  (0)
  Family ID : 5  (6)
   Model ID : 9  (9)
Stepping ID : 1  (1)
   Brand ID : 0  (0)

Clock Frequency
   Internal : 299.14 MHz
   External : 66.48 MHz
 Multiplier : 4.5

 L1 I-Cache : 32K
 L1 D-Cache : 32K
 L2  Cache  : 256K Byte
 L2 Latency : ---

＜ＣＰＵピンの差込が不充分だった．．．＞

ソフトでＣＰＵクロックを表示させると２６４MHzです。
スイッチを３００MHzに設定したはずなのですが．．．スイッチの接触不良か？

その後、１ヶ月たち、突然パソコンが反応しなくなりました。
電源ＳＷを切ってから再投入すると正常に動きます。しばらくすると、また反応なし．．．

冷却用のファンが外れて熱暴走でも．．．と、パソコンを分解して見るとファンもしっかりついています。
そ〜です。ＣＰＵをソケットに入れるのが不充分だったようです。
ＣＰＵのピンがソケットから浮いていました。
ＣＰＵとファンを仰向けに置いて、指で体重をかけながらゆっくり押したらソケットにピンがしっかり入り
ＣＰＵのピンが見えなくなりました。


＜３３３MHz（仕様オーバ）では動作不調　→　３００ＭＨz（定格クロック）に戻したら快調＞

ＣＰＵクロックを３３３MHz（６６MHz×５倍）にしてみました。

仕様は３００MHzなので、１０％のオーバドライブとなり発熱も大きくなります。
さらに、自動車用の車外温度計（デジタル表示）のセンサをＣＰＵのサイドへ付け、温度表示しました。
センサのサイズが大きい（１０mm程度）ので、うまい取り付け方が見つかりません。
ＣＰＵ放熱器からの風の温度を近くから測るように置きました。

長時間コンピュータを使っていると、ハングしたりＨＤＤを読めなくなったりしました。
ＣＰＵ放熱器からの風の温度表示は４０℃を超えています。


−−−ＷＯＯＤＹの横っ腹へ穴を開けて冷却（定格での使用ならばこれは不要）−−−



熱対策として、筐体の横っ腹に穴を開けました。ＷＯＯＤＹを上下分割した時のＣＲＴ側のファンが
余っていましたので、これを穴の傍へおいて、外風をＷＯＯＤＹの中へ送るようにしました。
ＣＰＵ放熱器からの風の温度は、室温より５〜８℃程度の上昇に収まるようになりました。
穴から導入する風が有効に働き、ＣＰＵ冷却用小型ファンからの風の流れを邪魔しない向きに放熱器をセットしました。

この改造後は、冬と春は、３３３ＭＨzで動作させていました。

．．．しかし、夏、気温が高く、長時間使っていると動作が不安定になります。
ついに、クロックを正規のクロック「３００ＭＨz」へ戻しました。

ＤＯＳ／Ｖパラダイスで安いＥＴＨＥＲＮＥＴボード（ＩＳＡ）を買ってきました。
台湾製で値段は￥３８００（1999年秋には1000円台まで値下がり）、隅っこにおいてありました。

    「これってまともに動きますか？」

  −「わかりません。動作確認してありません。」

    「売りたくないんですか？」

  −「そうじゃなく．．．」

    「ここにＮＥ２０００コンパチって書いてあるから大丈夫じゃないんですか。」

  −「プラグ＆プレイが上手くいかないことがあります．．．」

で、ＩＲＱが９で使えること。Ｉ／Ｏアドレスが３２０Ｈから設定できることを確認して買ってきました。
ＷＯＯＤＹの場合、空いているＩＲＱが９しかないので．．．
こういう情報は、パソコンのマニュアルに書かれています。

実際にやってみると。

１．ＥＴＨＥＲＮＥＴボードの取り付けは非常に簡単でした。

２．ＷＩＮ９５のプラグ＆プレイで失敗したくなかったので、まずＤＯＳモードでボードの設定をしました。
    このボードの工場出荷時設定（ＥＥＰＲＯＭに記録されたジャンパレス）はＩＲＱ＝３となっていました。
    ＤＯＳモードで、付属ＦＤからＳＥＴＵＰ．ＥＸＥを実行すると、ＩＲＱが衝突していますというエラー
    メッセージがでて、自動的にマニュアル設定モードとなりました。この後、再起動しました。

    （注記）このボードに付属のソフトは英語モードでのみ動作しました。
            英語モードに変えるにはＤＯＳモードで”US”と入力します。

３．ＤＯＳモードで再度ＳＥＴＵＰ．ＥＸＥを実行させＩＲＱ＝９、Ｉ／Ｏアドレス＝３２０Ｈを設定しました。
    ＳＥＴＵＰにある診断モードでチェックすると、動作が正常でないという報告でしたが無視しました。

４．次に、ＷＩＮ９５を起動しましたが、ＥＴＨＥＲＮＥＴカードの自動設定はされませんでした。
    スタート→コントロールパネル→ハードウェア
    自動検出には”いいえ”→マニュアルで”ネットワークアダプタ”
    →製造元”Novell/Anthem”→モデル”NE2000 Compatible”
    と進み、あとは質問に答えていけば設定が終了します。
    この後、コンピュータを再起動します。

５．ＷＩＮ９５の
    スタート→コントロールパネル→システム→デバイスマネージャ
    →ネットワークアダプタに”NE2000 Compatible”が追加されていることを確認します。
      ”NE2000 Compatible”を選び、プロパティを表示させ内容をチェックします。
      私の場合、ＩＲＱは９になっていましたが、Ｉ／Ｏアドレスが、ボードに設定した３２０Ｈになって
      いませんでしたので、Ｉ／Ｏポートアドレスを３２０〜３３Ｆに変更し直しました。

６．これで、再度コンピュータを再起動し、ＥＴＨＥＲＮＥＴが使えるようになりました。
    ”ネットワークコンピュータ”をダブルクリックして他のコンピュータが表示されるのを確認します。

補足
・Ｗｉｎ９５では”ワークグループ”名を同じにすれば、ネットワークが認識されます。
  スタート→設定→コントロールパネル→ネットワーク→ユーザー情報→ワークグループ
・コンピュータ名は異なった名前を付けて下さい。

'95年12月購入時は５４０ＭＢのみでしたが、１．５ヶ月後（'96年1月）に１．２ＧＢを追加しました。
E-IDEです。電源ケーブルと信号用のケーブルを買ってきて接続すれば動作します。

どちらかを、マスタに他方をスレーブに設定（ＨＤＤのジャンパ設定）します。

ＩＤＥは２つのポート（プライマリとセカンダリ）を持っていますが、
ＷＯＯＤＹ（標準の初期状態）はプライマリのみ使用可能です。
この１つのプライマリポートへＨＤＤを２台接続できます。
１台追加しても、ＩＲＱ等は増えません。

ＨＤＤを１台増設する場合には、ＢＩＯＳの設定が必要なのですが、ＷＯＯＤＹの場合ＢＩＯＳの
細かい設定法が公開されていません。技術情報はＮｉｆｔｙＳｅｒｖｅのフォーラムＦＰＡＮＡＰＣ
で教えてもらいました。機能は組み込まれているのですが、マニュアルに記載がないのです。

ＷＯＯＤＹの場合、ＨＤＤ取り付け後、ＤＯＳモードで下記２つのコマンドを実行する必要があります。
      SETUP32 /CMOS 12 FF     ＩＤＥドライブが２機存在することを指示
      SETUP32 /CMOS 1A XX     ＩＤＥドライブのタイプを決定する

今回（'96年12月）のＨＤＤ容量増設は、５４０ＭＢを取り外し、２．５ＧＢのＨＤＤに交換する
ものでした。改造後のＨＤＤ容量は、１．２ＧＢ＋２．５ＧＢ＝３．７ＧＢとなります。
私の場合、ＨＤＤの内容はＰＤにバックアップしていますので安心して作業できました。

計３．７ＧＢの容量を下記のように領域分割して使用しています。
下記のデータは、ＷＩＮ９８の”マイコンピュータ”で表示したものです。

ドライブ  HDD1('96/1)  HDD2('96/12)
    Ｃ                  ２．５ＧＢ    FAT32   基本領域   Windows98
    Ｄ     ６０ＭＢ                   FAT16   基本領域   その他（旧ソフト、ＭＳＤＯＳ）
    Ｅ     １０ＭＢ                   FAT16   拡張領域   その他（ダミー）
    Ｆ   １．２ＧＢ                   FAT32   拡張領域   データ、Windows95OSR2最小インストール

しばらく使っているとマウスの動きが悪くなります。玉を掃除しても直らないという経験があると思います。
で、この場合はマウスの動きを信号に変えるエンコーダをいじります。

エンコーダは、縦と横移動の検出用に２組有ります。１組のエンコーダは、発光部とギヤと受光部
から成っています。修理は小さなドライバ等を使って小さな素子を押して曲げるのです。

・発光部とギヤの距離を変える

・受光部とギヤの距離を変える

これで、ほとんどは正常になります。近すぎても、遠すぎても良くありません。
やってみるとわかりますが調整は簡単です。

これをやっても直らなくなったら新品と交換しましょう。
最近、マウスの値段は安いですね。

最近フロッピーディスクドライブ（ＦＤＤ）の調子が悪くなりました。
読み出しはできるのですが、書き込みができません。フォーマットもできません。
書き込みエラーが出ずに、「書き込み禁止になっています」という表示でした。

ＦＤＤの値段は安いので、￥３０００弱で２モードＦＤＤを買ってきました。
交換は簡単でした。
交換だけで正常に動作しています。

ＦＤＤには、２モード（1.44MB, 720KB）と３モード（1.44MB, 720KB, 1.2MB）があります。
３モードというのは、昔のＮＥＣ９８００シリーズの１．２ＭＢフロッピーを読む必要があるときのみ
価値があります。現在では、ＮＥＣも２モード対応になりましたから不要でしょう。
